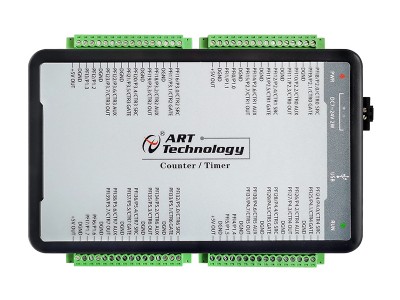

USB2381_2383 是本公司推出的两款带缓冲多功能计数器模块，其中 USB2381 支持 4 路计数器， USB2383 支持高达 8 路计数器；每路计数器均由三个 PFI 复用输入和一个 PFI 复用输出组成，具有 可靠的保护电路设计；该模块提供了多路 PFI 复用通道，即可作为静态数字量输入/输出，亦可作为 计数器的数字触发或外时钟功能，满足了操作现场的多样化需求。
指标参数
|
CTR计数器 |
通道数 |
4路多功能计数器 8路多功能计数器 |
|
计数器位数 |
32位 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、 脉宽测量、双边沿间隔测量、位置测量 (基于增量式编码器) |
|
|
CO：脉冲输出 |
||
|
输入频率 |
5MHz |
|
|
好小电平脉宽 |
100nS |
|
|
电气标准 |
TTL电平 |
|
|
存储器深度 |
1K点FIFO |
|
|
采样方式 |
CI：单点（按需）采样、有限点采样、连续采样 |
|
|
CO：单点（按需）生成、有限点生成、连续生成 |
||
|
触发功能 |
CI功能支持 暂停触发 |
|
|
CO功能支持 开始触发、暂停触发 |
||
|
DIO数字量 输入输出 |
通道数 |
20 Line |
|
电气标准 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
采样方式 |
仅支持软件（按需）单点采样 |
