产品概述

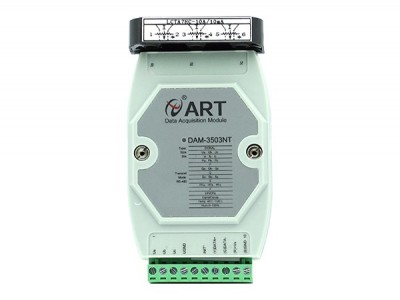

DAM-3503N(T)为三相四线制全参数交流电量采集模块 ，RS485 通讯接口，带有标准Mo*usRTU协议。配备良好的人机交互界面，使用方便，性能稳定。
指标参数
|
模拟量输入 |
|
|
输入通道 |
3路电流通道、3路电压通道 |
|
输入类型 |
电压输入，电流输入 |
|
电压量程（有效值） |
默认400V（可定制，好大450V） |
|
电流量程（有效值） |
板载互感器：默认5A（可定制10A） |
|
温湿度测量 |
板载温湿度传感器（仅T模块支持） |
|
输出参数 |
相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、 正向有功电度、正向无功电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数、湿度（仅 T 模块支持）、温度（仅 T 模块支持） 注：含T尾缀模块具有测量环境温度、环境湿度的功能， 见1.5不同尾缀对比说明 |
|
采集信号 |
采集信号为电网标准交流信号，频率不超过65Hz |
|
采集精度 |
±0.2% |
|
能量 |
带能量存储功能 |
|
二次互感 |
带二次互感功能 |
|
隔离电压 |
2500VRMS(浪涌保护电压) |
|
其他 |
|
|
通讯接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
数据传输速率 |
<10Hz |
|
看门狗 |
软件看门狗 |
|
供电电压 |
+10V～30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值0.75W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-20℃～＋85℃ |
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
