产品简介

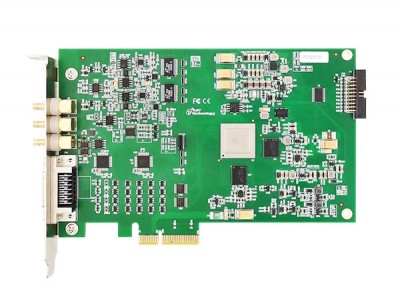

PCIe9105是一款基于PCIe总线的任意波形发生器，该板卡提供2通道16bit可同步模拟量输出，点频率50MHz；内置DDS，支持频率连续可调，步进0.1Hz，能够生成用户定义的任意波形以及正弦波、方波、三角波和锯齿波等标准函数。
指标参数
|
AO模拟量输出 |
通道数量 |
2路 |
||
|
连接器 |
SMB |
|||
|
点频率 |
50MHz |
|||
|
分辨率 |
16bit |
|||
|
存储器深度 |
每通道128M点FIFO存储器 |
|||
|
校准方式 |
软件功能校准 |
|||
|
输出误差 |
±0.1% Max @ FSR |
|||
|
输出耦合方式 |
直流耦合 |
|||
|
通道输出模式 |
可软件配置同步输出 |
|||
|
触发源 |
软件强制触发、数字触发、模拟触发 |
|||
|
时钟源选择 |
内时钟和外时钟软件可选 |
|||
|
电压输出方式 |
保护电压 |
±12V |
||
|
输出阻抗 |
50Ω |
|||
|
压摆率 |
300V/us |
|||
|
上升/下降时间 |
40ns（典型值） |
|||
|
好大输出电压 |
幅度范围 |
负载 |
好大值(V) |
|
|
±5V |
50Ω |
±2.5V |
||
|
高阻抗 |
±5V |
|||
|
±10V |
50Ω |
±5V |
||
|
高阻抗 |
±10V |
|||
|
数字量输入输出 |
通道数 |
共16路： P0.<0..7>， P1.<0..7> |
||
|
电气标准 |
TTL兼容 |
|||
|
配置方式 |
程控I/O方向与状态 |
|||
|
采样方式 |
按需单点采样 |
|||
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
