介绍

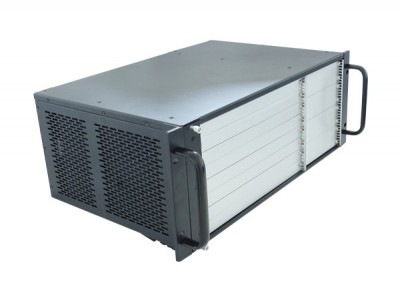

CPCIC-7608 是一个 19"8 槽 4U 上架式机箱，多可支持 4 个 3U 的 CPCI 8HP 冗余电源。机箱有8 个用于 Compact PCI 板的插槽和 8 个用于 IEEE 1101.11 后端 I/O 转换板的插槽，支持64 位/66MHzPCI 卡的高可.靠型内置底板。 机箱使用灵活的模块化设计，方便系统的使用和维护。
性能指标
支持 6U CompactPCI 插卡的 4U 高机箱
8 槽 6U CompactPCI 64 位/66MHz 高速总线无源背板
带 P3、P4 和 P5 后走线 I/O
一个系统插槽和 7 个的 CompactPCI 外围插槽
AC/DC CPCI 250W+250W 冗余（3+1）电源
符合 PICMG2.0（Compact PCI 规范）标.准
符合 PICMG2.1（热拔插规范）标.准
符合 PICMG2.11（CPCI 电源接口规范）标.准
带散热系统
工作温度：0℃～+50℃
存储温度：-20℃～+80℃
相对湿度：5～95%，无凝露
尺寸：445mm×182mm×288mm(宽×高×深)
指标参数
|
产品指标 |
机箱整体为4U高度金属结构 |
|
8槽6U Compact PCI 64位/66MHz高速总线无源背板 |
|
|
带P3、P4和P5后走线I/O |
|
|
8槽6U CPCI背板，1个系统槽，7个扩展槽，支持80mm 后I/O卡 |
|
|
V(I/O)可选+3.3V或+5V |
|
|
250W可冗余CPCI 3U电源 |
|
|
可插4个3U 电源增加输出功率 |
|
|
接口：PICMG 2.11 47针电源接口 |
|
|
支持在5V、3.3V和12V电压上进行均流 |
|
|
符合PICMG2.0 R3.0（Compact PCI规范）标.准 |
|
|
符合PICMG2.1 R2.0（CompactPCI热拔插规范）标.准 |
|
|
符合PICMG2.11 R3.0（CPCI电源接口规范）标.准 |
|
|
符合PICMG2.5 R1.0 CompactPCI计算机技术规格 |
|
|
带滤网的冷却风扇 |
|
|
EMC/EMI：CE，FCC Class A |
|
|
工作温度：0℃~+50℃ |
|
|
存储温度：-20℃~+80℃ |
|
|
相对湿度：5%~95%，无凝露 |
|
|
尺寸：482.5mm×177mm×295.5mm（L×W×H） |
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
