简介

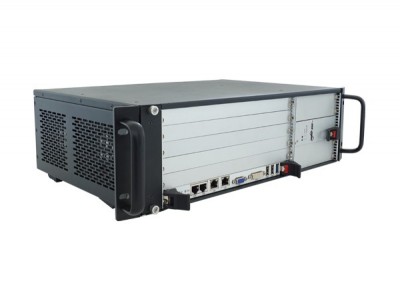

阿尔泰科技 CPCIC-7606 是一款 6 槽 CPCI 机箱，该机箱为标.准 3U 高度、支持 19”机柜安装，符 合 PICMG 2.1 标.准规范，提供了一个 system 插槽、五个外设插槽，支持 80mm 后 I/O 卡，以满足用 户灵活多样测控应用需求。 CPCIC-7606 提供 3 个可热拔插、可冗余的 CPCI 3U 电源插槽，使用 100V~240V 交流电源供电； 机箱采用温控可调速风扇，提供可.靠的散热能力。
产品特点
机箱整体为 3U 高度金属结构
6 槽 6U Compact PCI 64 位/66MHz 高速总线无源背板
带 P3、P4 和 P5 后走线 I/O
6 槽 6U CPCI 背板，1 个系统槽，5 个扩展槽
250W 可冗余 CPCI 3U 电源
符合 PICMG2.0（Compact PCI 规范）标.准
符合 PICMG2.1（热拔插规范）标.准
符合 PICMG2.11（CPCI 电源接口规范）标.准
温控可调速风扇
工作温度：0℃~+50℃
存储温度：-20℃~+80℃
相对湿度：5%~95%，无凝露
尺寸：482.5mm×295.0mm×133mm (L×W×H)
指标参数
|
产品指标 |
机箱整体为3U高度金属结构 |
|
6槽6U Compact PCI 64位/66MHz高速总线无源背板 |
|
|
带P3、P4和P5后走线I/O |
|
|
6槽6U CPCI背板，1个系统槽，5个扩展槽，支持80mm 后I/O卡 |
|
|
V(I/O)可选+3.3V或+5V |
|
|
250W可冗余CPCI 3U电源 |
|
|
可插4个3U 电源增加输出功率 |
|
|
接口：PICMG 2.11 47针电源接口 |
|
|
支持在5V、3.3V和12V电压上进行均流 |
|
|
符合PICMG2.0 R3.0（Compact PCI规范）标.准 |
|
|
符合PICMG2.1 R2.0（CompactPCI热拔插规范）标.准 |
|
|
符合PICMG2.11 R3.0（CPCI电源接口规范）标.准 |
|
|
符合PICMG2.5 R1.0 CompactPCI计算机技术规格 |
|
|
带冷却风扇 |
|
|
EMC/EMI：CE，FCC Class A |
|
|
工作温度：0℃~+50℃ |
|
|
存储温度：-20℃~+80℃ |
|
|
相对湿度：5%~95%，无凝露 |
|
|
尺寸：482.5mm×295mm×133mm（L×W×H） |
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
