简介

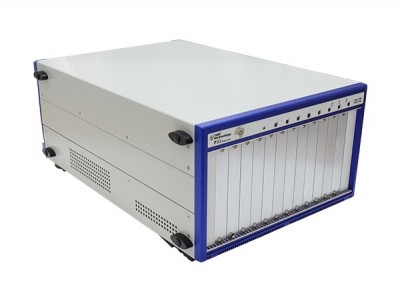

阿尔泰科技 PXIeC-7309 是一款 9 槽 PXI Express 机箱，具有一系列技术功能。PXIeC-7309 机箱符合 PXI Express 和 cPCI Express 规范，提供了一个 system 插槽、一个 system timing 插槽、6 个 hybrid 设备插槽以及一个 PXI 设备插槽，以满足用户更高带宽的多样测控应用需求,可以将 Compact PCI、PXI、Compact PCI Express 和 PXI Express 模组安装到 PXIeC-7309 机箱中的外设 hybrid 插槽内，从而提供了的灵活性。PXIeC-7309 内置 Four-link 的 PXI Express 背板，系统带 宽支持 8GB/s，hybrid 设备槽 2/3 及 system timing 槽具有 2GB/s 的带宽，hybrid 设备槽 4/6/7/8 有带宽 500MB/s 的带宽。 PXIeC-7309 机箱采用智能系统监控控制器，可以回报机箱的各种状态，包括风扇转速、系统电 压和内部温度等。PXIeC-7309 机箱配有一个工业级交流电源，可在摄氏 55 度以下提供 400 瓦的功 率，并且通过机箱背部的 2 个 120mm冷却风扇，提供的冷却能力。后面板上有个 2 个用于 10MHz 时钟输入/输出的 BNC 接头，提高了机箱的灵活性，使其可与辅助设备之间实现同步。综上所述， PXIeC-7309 机箱成为满足您测试和量测需求的 PXI Express 平台的选择。
特点
符合 PXITM _5 PXI Express 硬件规范 REV.10
9 槽 PXI Express 机箱，一个 system 插槽、一个 system timing 插槽、6 个 hybrid 设备插槽以及 一个PXI legacy 设备插槽
Four-link 的 PXI Express 机箱
支援 8GB/s 的系统带宽
hybrid 槽 2/3 及 system timing 槽支持 2GB/s 的带宽，hybrid 槽 4/6/7/8 支持 500MB/s 的带宽
0℃-55℃的宽温作业范围，于摄氏 55 度以下，的总可用功率为 400 瓦
智能的机箱管理
自动风扇转速控制
机箱状态控制和报告
远端机箱供电/断电控制
用于 10MHz 时钟输入/输出的 BNC 接头
提供 400 瓦工业级交流电源
电源、温度、风扇监控灯
指标参数
|
产品指标 |
9槽PXI Express机箱，带有1个系统插槽、1个系统定时插槽、 6个混合外设插槽和1个PXI-1外设插槽 |
|
4-link PXI Express机箱，hybrid槽2/3及system timing槽支持2GB/s的带宽，hybrid槽4/6/7/8支持500MB/s的带宽 |
|
|
系统定时插槽与混合外设插槽支持可达2GB/s外设带宽 |
|
|
智能机箱管理 自动风扇转速控制 机箱状态监控和报告 远程机箱供电/断电控制 |
|
|
用于10MHz时钟输入/输出的BNC插头 |
|
|
电源、温度和风扇监控LED指示 |
|
|
400W工业级交流输入电源 |
|
|
操作环境温度：0～55℃ |
|
|
相对湿度：10～90% |
|
|
尺寸：302mm×177mm×442.1mm（W×H×D） |
|
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
