产品简介

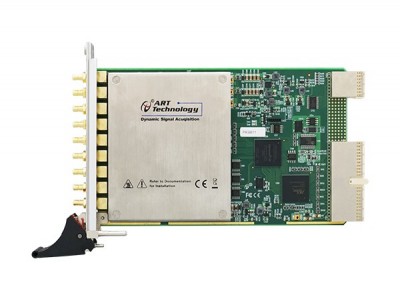

PCI/PXI 8811/8814 是一款为测试音频和振动信号而设计的高精度数据采集卡。该板卡提供 8 路同 步模拟输入通道，24bit 分辨率，采样速率 102.4Ksps；支持 AC/DC 两种耦合方式，每通道均可 通过软件独立配置；板载数字抗混叠滤波器，可有效降低高频噪声并抑制频率混叠。每通道集成独立 的 IEPE 激励源，可实现加速度传感器及麦克风等相关的信号调理。 PCI/PXI 8811/8814 具备灵活的通道配置，对于多通道的动态信号采集应用，适用于诸如动态结构 测试、音频/振动测试等高通道数的动态信号采集应用场合。
指标参数
|
模拟量输入 |
分辨率 |
24 bit |
|
|
采样范围 |
±11V |
||
|
同步采样通道数 |
8通道 |
||
|
通道配置 |
伪差分（50Ω） |
||
|
采样速率 |
8 Hz ~ 102.4kHz |
||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流、交流 |
||
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
||
|
存储器深度 |
4K 点FIFO |
||
|
工作电压高达 |
±11.2V |
||
|
保护电压 |
±12V |
||
|
触发源 |
软件触发、模拟边沿触发、模拟窗触发、数字边沿触发 |
||
|
触发源输入范围 |
模拟触发信号输入范围 |
同AI量程 |
|
|
数字触发信号输入范围 |
标.准TTL电平 |
||
|
输入阻抗 |
1MΩ |
||
|
IEPE功能 |
每通道可单独配置（选择IEPE时通道自动切换为AC耦合） |
||
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
