空压机控制
依据空压机的工作原理设计其运行程序。开机,检查其水压、油压,在这些条件满足时1#机起动,并开始正常运转。在此要注意的是,在运动中2#机的起动,由于它一方面要受到定时器的控制,还要受到储气罐的压力控制,当储气罐的压力低于时,这说明1#机故障,所以2#机起动,但是这与1#机的初始条件相同,在开机时,储气罐的压力为0,两台机器都可以运行,因此在这里要求通过压力变送器和km1、km4共同对开机进行控制。km1、km4分别与压力变送器串接进行对两台机器的互锁运行控制。其主机和备用机的运行梯形图如图3所示,通过i672与q108.3控制1#机起动,i672与q108.0控制2#机的起动。这样就使得,当压力低于设定值时,两台机器不至于同时起动。

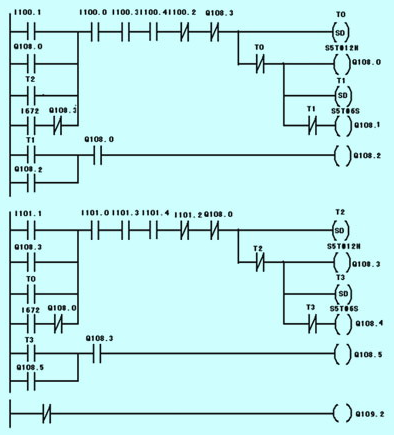

图3 空压机梯形图
对气体干燥器的控制,主要依据两台空压机的起动情况而定。作为共用部分,无论那一台机器起动都要求气体干燥运行,因此,在气体干燥的梯形图中不必设计起、停按钮,而是通过q108.0和q108.3即1#、2#机的km1、km4来完成其控制。
