补偿盒方式是通过补偿盒获取热电偶的参比接点的温度，但补偿盒必须安装在热电偶的参比接点处。
补偿盒必须单独供电，电源模块必须具有充分的噪声滤波功能，例如使用接地电缆屏蔽。
补偿盒包含一个桥接电路，固定参比接点温度标定，如果实际温度与补偿温度有偏差，桥接热敏电阻会发生变化，产生正的或者负的补偿电压叠加到测量电势差信号上，从而达到补偿调节的目的。
补偿盒采用参比接点温度为0℃的补偿盒，推荐使用西门子带集成电源装置的补偿盒，订货号如下表。
表6 西门子参比接点的补偿盒订货数据
图3 S7-300模板支持接线方式
图3 类型：热电偶通过补偿导线连接到参比接点，再用铜质导线连接参比接点和模板的输入端子构成回路，同时由一个补偿盒对模板连接的所有热电偶进行公共补偿，补偿盒的9，8端子连接到模板的补偿端COMP+(10)和Mana(11)，所以模板的所有通道必须连接同类型的热电偶。

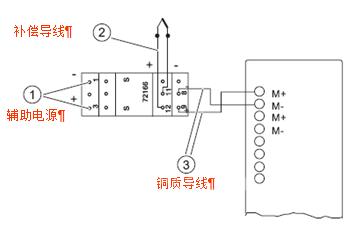

图4 S7-400模板支持接线方式
图4 类型：模板的各个通道单独连接一个补偿盒，补偿盒通过热电偶的补偿导线直接连接到模板的输入端子构成回路，所以模板的每个通道都可以使用模板支持类型的热电偶，但是每个通道都需要补偿盒。
表7 支持外部补偿盒补偿的模板及可接热电偶个数
