产品概述

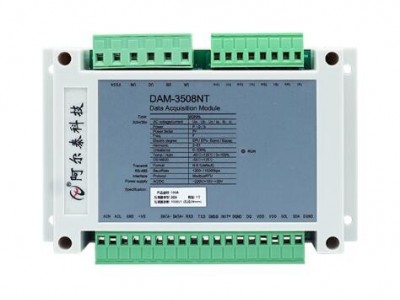

DAM-3508N(T)为三相全参数交流电量采集模块，带有零序电流检测功能，外置DS18B20温度采集功能，RS485、RS232通讯接口，带有标准Mo*usRTU协议。配备良好的人机交互界面，使用方便，性能稳定。
产品参数
|
模拟量输入 |
|
|
输入通道 |
3路电流通道、3路电压通道、1路零序电流通道 |
|
输入类型 |
电压输入，电流输入 |
|
电压量程（有效值） |
默认450V（可定制好高1000V） |
|
电流量程（有效值） |
默认100A（可定制1A、5A、10A、20A、30A、60A、80A、100A、120A、150A、200A、250A、400A、500A、1000A） |
|
零序电流量程（有效值） |
默认100A 可做零线电流测量，也可做漏电电流测量。定制需要说明。 零线电流采集下，零线量程和电流量程保持一致，互感器和三相电流互感器一致。漏电电流采集下，所接互感器不一致。 |
|
输出参数 |
三相相电压、三相相电流、零线电流、线电压、有功功率、无功功率、 视在功率、功率因数、有功电度、无功电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总有功电度、三相总无功电度、三相总视在电度、三相总功率因数、1~51次谐波含量、电压电流不平衡度，外置I2C接口， 外置DS18B20温度传感器，零序电流采集、湿度（仅T模块支持）、 温度（仅T模块支持） 注：含T尾缀模块具有测量环境温度、环境湿度的功能， 见1.5不同尾缀对比说明 |
|
采集信号 |
采集信号为电网标准交流信号，频率不超过65Hz |
|
采样速率 |
电压、电流每 400ms 采集 1 次，功率、电度每 300ms 采集 1 次 |
|
分辨率 |
16位 |
|
采集精度 |
2‰ |
|
内置温湿度测量 |
板载温湿度传感器，采集温度-40~120℃，湿度0~100% （仅T模块支持） |
|
外置温度测量 |
一路1-wire接口，好多接4路DS18B20传感器。 温度测量范围-55~+125℃ |
|
外置I2C接口 |
需要客户定制功能。 |
|
电流互感器 |
外置电流互感器，见1.6外置互感器说明 |
|
能量 |
带能量存储功能 |
|
二次互感 |
带二次互感功能 |
|
隔离电压 |
3000V |
|
其他 |
|
|
通讯接口 |
RS485、RS232 |
|
波特率 |
1200~115200bps |
|
数据传输速率 |
<10Hz |
|
看门狗 |
内置看门狗 |
|
供电电压 |
直流+10V～30VDC或交流220VAC供电。 二者同时供电时，仅有1路供电起作用。 |
|
电源保护 |
直流供电时，带有电源反向保护 |
|
功耗 |
额定值0.75W @ 24VDC |
|
操作温度 |
-40℃～＋70℃ |
|
存储温度 |
-40℃～＋85℃ |
