产品概述

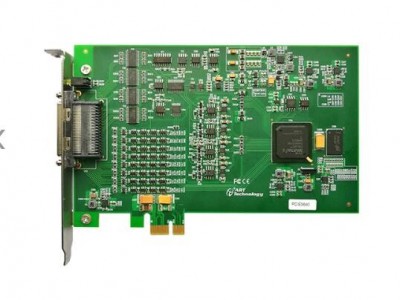

多功能采集卡；2MS/s， 16位，64/32路异步模拟量输入；2MS/s，16位，4/2/0路同步电压模拟量输出；8路DIO ；24/8路PFI；2/1路32位多功能计数器
产品参数：
|
AI模拟量输入 |
ADC分辨率 |
16位（Bit） |
|
输入通道 |
单端64路/差分32路异步采集（PCIe-5640/5642）； 单端32路/差分16路异步采集（PCIe-5641/5643） |
|
|
输入量程 |
±10V、±5V、±2V、±1V |
|
|
采样率 |
单通道好大2MHz采样速率，多通道好大500KHz采样速率 |
|
|
通道扫描模式 |
异步循环扫描 |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
16K点FIFO |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
AO模拟量输出 |
分辨率 |
16位（Bit） |
|
输出通道 |
4路同步输出（PCIe-5640）； 2路同步输出（PCIe-5641）； 0路同步输出（PCIe-5642/5643） |
|
|
转换速率 |
好大2MHz采样速率 |
|
|
量程 |
±10V |
|
|
存储器深度 |
16K点FIFO |
|
|
生成模式 |
单点（按需）采样、有限点采样、连续采样 |
|
|
CTR计数器 |
通道数 |
2路32位（PCIe-5640/5642）； 1路32位（PCIe-5641/5643） |
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、 脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
CTR采样方式 |
CI：按需单点采样、有限点采样、连续采样 CI存储器深度：2K点FIFO |
|
|
CO：按需单点采样、有限点采样、连续采样 |
||
|
DIO |
8路带缓存、程控I/O方向与状态 |
|
|
DIO存储器深度：2K点FIFO |
||
|
PFI通道 |
24路静态数字量输入输出、时序信号输入输出（PCIe-5640/5642）； 8路静态数字量输入输出、时序信号输入输出（PCIe-5641/5643） |
|
|
软件自动校准 |
||
|
支持多卡同步 |
||
