产品概述

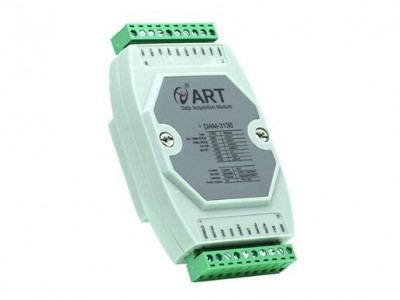

DAM-3136是基于RS-485网络的模拟量采集和控制模块，它提供为2路模拟量输入，1路模拟量输出，1路数字量输入，4路数字量输出。可用于桥式传感器测量，其中2路数字量输出通过上位机软件设置为报警功能。支持ASC和Mo*usRTU两种协议。配备良好的人机交互界面，使用方便，性能稳定。
产品参数
|
模拟量输入 |
|
|
输入通道 |
2路差分模拟量输入 |
|
输入类型 |
电压输入，电流输入 |
|
采集量程 |
默认出厂值±2.5V，±15mV，±50mV，±100mV，±500mV， ±1V，±2.5V，±20mA |
|
采样速率 |
10sps |
|
分辨率 |
16位 |
|
采集精度 |
1‰ |
|
输入阻抗 |
电压量程：20MΩ 电流量程：121Ω |
|
量程配置 |
每通道可独立配置量程 |
|
隔离电压 |
3000VDC |
|
模拟量输出 |
|
|
输出通道 |
1通道 |
|
输出范围 |
0~10V |
|
输出负载高达 |
40mA/250Ω |
|
输出阻抗 |
12Ω |
|
隔离电压 |
3000VDC |
|
数字量输入 |
|
|
输入通道 |
1通道 |
|
输入电压 |
逻辑0：0~+1V 逻辑1：+3.5~30V |
|
数字量输出 |
|
|
输出通道 |
4路集电极开路输出 |
|
负载高达 |
30V，30mA |
|
其他 |
|
|
通讯接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
看门狗 |
软件看门狗 |
|
供电电压 |
+10V～30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值1.5W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-20℃～＋85℃ |
