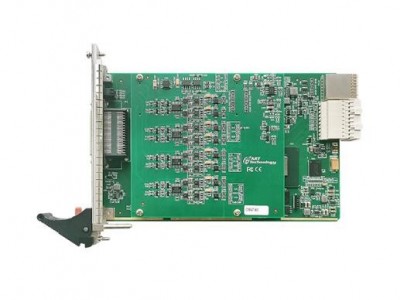

产品概述
多功能数据采集卡。该系列板卡提供同步16路差分模拟输入通道，灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量；4路模拟量同步输出；32路带缓冲数字I/O，16路可编程I/O及2通道多功能计数器。
产品参数
|
总线 |
型号 |
AD |
DA |
CTR |
DIO |
||||
|
PXIe |
PXIe9780 |
16路 |
16bit |
2MS/s |
4路 |
16bit |
2MS/s |
2路 |
32路P0，8路P1，8路P2 |
|
PXIe9780A |
16路 |
16bit |
1MS/s |
4路 |
16bit |
1MS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
PXIe9780B |
16路 |
16bit |
500KS/s |
4路 |
16bit |
500KS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
PXIe9782 |
16路 |
18bit |
2MS/s |
4路 |
16bit |
2MS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
PXIe9782A |
16路 |
18bit |
1MS/s |
4路 |
16bit |
1MS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
PXIe9782B |
16路 |
18bit |
500KS/s |
4路 |
16bit |
500KS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
AI模拟量输入 |
采样范围 |
±10V、±5V、±2V、±1V |
|
采集方式 |
同步采集 |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
16K字（点）FIFO |
|
|
触发类型 |
软件强制触发、模拟量触发、数字量触发 |
|
|
AO模拟量输出 |
采样范围 |
±10V |
|
通道输出模式 |
同步输出 |
|
|
生成模式 |
单点（按需）生成、有限点生成、连续生成 |
|
|
存储器深度 |
16K字（点）FIFO |
|
|
触发类型 |
软件强制触发、模拟量触发、数字量触发 |
|
|
CTR计数器 |
计数器位数 |
32位 |
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测 量、双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
采样方式 |
CI：按需单点采样、有限点采样、连续采样 |
|
|
CO：按需单点采样、有限点采样、连续采样 |
||
|
DI/O |
通道数 |
32路支持带缓存DIO：P0.<0..31>； 16路PFI：PFI<0..7>/P1 ，PFI<8..15>/P2。 |
|
配置方式 |
程控I/O方向与状态 |
|
|
DIO存储器深度 |
2K点FIFO |
|
|
软件自动校准 |
||
|
支持多卡同步 |
||
