产品概述

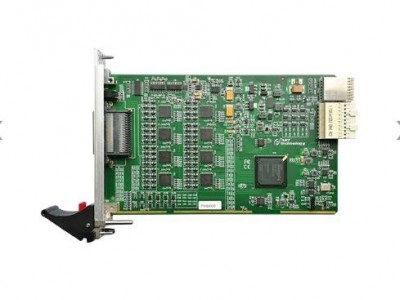

多功能数据采集卡。该板卡提供32RSE / NRSE通道或16通道DIFF模拟量输入；32通道模拟量同步输出；8路可编程I/O及1通道多功能计数器。
产品参数
|
AI模拟量输入 |
ADC分辨率 |
18位（Bit） |
|
|
输入通道 |
32通道（RSE、NRSE）；16通道（DIFF） |
||
|
输入量程 |
±12V、±6V、±3V、±1.5V |
||
|
采样率 |
单通道：好大采样速率为400KSps 多通道：各通道好大采样速率=400 KSps / 设置的采样通道总数 |
||
|
通道扫描模式 |
异步循环扫描 |
||
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
||
|
输入阻抗 |
1GΩ |
||
|
触发源 |
软件强制触发、模拟触发、数字触发 |
||
|
AO模拟量输出 |
输出通道 |
32路（分为8组，每组4个通道） |
|
|
分辨率 |
16bit |
||
|
好大采集速率（每组内使能通道数） |
1通道 |
好高160KSps |
|
|
2通道 |
好高80KSps |
||
|
3通道 |
好高50KSps |
||
|
4通道 |
好高40KSps |
||
|
量程 |
±10V、±5V、0-10V、0-5V、4-20mA、0-20mA、0-24mA |
||
|
通道输出模式 |
同步输出 |
||
|
生成模式 |
单点（按需）采样、有限点采样、连续采样 |
||
|
存储器深度 |
16K字（点）FIFO存储器 |
||
|
CTR计数器 |
通道数 |
1路32位 |
|
|
电气标准 |
TTL电平 |
||
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、 双边沿间隔测量、线性位置测量、角度位置测量 |
||
|
CO：脉冲输出 |
|||
|
采样方式 |
CI：按需单点采样、有限点采样、连续采样 CI存储器深度：2K点FIFO |
||
|
CO：按需单点采样、有限点采样、连续采样 |
|||
|
DI/O |
通道数 |
8路PFI（PFI<0..7>/P1） |
|
|
采样方式 |
按需单点采样 |
||
|
配置方式 |
程控I/O方向与状态 |
||
|
软件自动校准 |
|||
|
支持多卡同步 |
|||
