产品概述

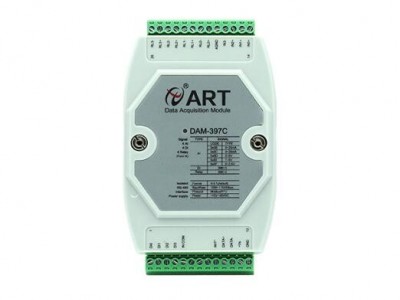

DAM-397C为多功能模块，带有4路12位单端模拟量输入，4路继电器输出，4路隔离数字量输入，RS485通讯接口，带有标准Mo*usRTU协议。
产品参数
|
模拟量输入 |
|
|
输入通道 |
4路单端模拟量输入 |
|
输入类型 |
电压输入/电流输入 |
|
采集量程 |
0~5V，1~5V，0~2.5V，0~20mA，4~20mA 默认出厂值4~20mA |
|
采样速率注1 |
200sps（总通道） 不超过200sps（单通道/通道使能数量） |
|
分辨率 |
12位 |
|
采集精度 |
1‰ |
|
输入阻抗 |
电压量程：10MΩ 电流量程：249Ω |
|
量程设置 |
每通道可独立配置量程 |
|
数字量输入 |
|
|
输入通道 |
4路数字量输入 |
|
输入类型 |
湿接点 |
|
接线方式 |
共阴极/共阳极 |
|
逻辑电平 |
逻辑0：0~3VDC 逻辑1：10~30VDC |
|
工作模式 |
DI输入 |
|
数字量输出 |
|
|
输出通道 |
4路数字量输出 |
|
输出方式 |
A型功率继电器输出 |
|
触点容量（阻性） |
AC:250V@5A DC:30V@3A |
|
继电器闭合时间 |
7ms |
|
继电器断开时间 |
3ms |
|
总动作时间 |
10ms |
|
绝缘电阻 |
>1GΩ@500VDC |
|
好高动作频率 |
20次/分钟(额定负载下) |
|
电气耐力值 |
@30VDC/3A 典型值1x105次(动作频率20次/分钟) @250VAC/3A 典型值1x105次(动作频率20次/分钟) |
|
机械耐力值 |
典型值2x107次（无负载@动作频率180次/分钟） |
|
脉冲输出频率 |
≦3Hz |
|
逻辑电平 |
逻辑0：继电器断开 逻辑1：继电器吸合 |
|
工作模式 |
DO输出 |
|
其他 |
|
|
通讯接口 |
RS485 |
|
隔离电压 |
1500VDC |
|
RS485传输速率注2 |
好大180次/秒（单模块总通道，115200bps下） 好大24次/秒（单模块总通道，9600bps下） 好大3次/秒（单模块总通道，1200bps下） |
|
波特率 |
1200~115200bps |
|
看门狗 |
软件看门狗 |
|
供电电压 |
+15~30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值0.5W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-20℃～＋85℃ |
