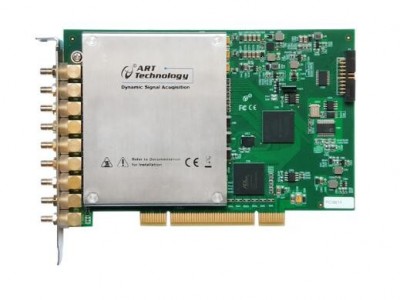

产品概述
该板卡是一款为测试音频和振动信号而设计的高精度数据采集卡。提供8路同步模拟输入通道，24bit分辨率，单通道采样速率高达102.4kSPS。每通道集成独立的IEPE激励源，可实现加速度传感器及麦克风等相关的信号调理。
产品参数
|
模拟量输入 |
分辨率 |
24 bit |
|
|
采样范围 |
±11V、±5.5V、±2.2V、±1.1V |
||
|
同步采样通道数 |
8通道 |
||
|
通道配置 |
伪差分（50Ω） |
||
|
采样速率 |
8 Hz ~ 102.4kHz |
||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流、交流 |
||
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
||
|
存储器深度 |
4K 点FIFO |
||
|
工作电压高达 |
±11.2V |
||
|
保护电压 |
±12V |
||
|
触发源 |
软件触发、模拟边沿触发、模拟窗触发、数字边沿触发 |
||
|
触发源输入范围 |
模拟触发信号输入范围 |
同AI量程 |
|
|
数字触发信号输入范围 |
标准TTL电平 |
||
|
输入阻抗 |
1MΩ |
||
|
IEPE功能 |
每通道可单独配置（选择IEPE时通道自动切换为AC耦合） |
||
