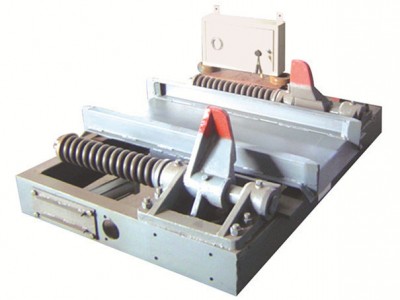

气动阻车器产品说明
QZC系列气动阻车器是煤矿轨道运输过程中的一种必不可少的安全保护装置，用于煤矿运输路线中，控制矿车.停止、防止矿车自溜、分车及摘挂钩等。QZC系列气动阻车器为阻轮式，该装置采用了气体动力实现阻车轮挡的打开与闭合，可方便地对运输矿车进行阻挡滞停，从而为煤矿的轨道运输安全提供了有效保障。该产品已广泛应用于全国各地煤矿企业。
QZC系列气动阻车器有气动、手动通用型（QZC）、简易型（QZCY）、双向阻车型（QZCS）。
气动阻车器结构特点
1.结构简单、成本低、安装维修方便；
2.气动操作、操作省力、安全可靠。
气动阻车器工作原理
QZC系列气动阻车器阻车轮挡设计在轨道外侧，工作原理为扳动气控箱的控制阀，气缸推动阻车轮挡打开，当矿车通过后，反向扳动气控箱的控制阀，气缸推动阻车轮挡关闭，从而实现对矿车的阻挡滞停。
气动阻车器技术参数
|
型号 |
轨距 ㎜ |
轮挡位移 ㎜ |
气缸规格 ㎜ |
额定压力 MPa |
|
QZC6 |
600 |
60 |
63×200 |
0.4～0.8 |
|
QZCY6 |
600 |
60 |
φ100 |
0.4～0.8 |
|
QZC9 |
900 |
60 |
63×200 |
0.4～0.8 |
|
QZCY9 |
900 |
60 |
φ100 |
0.4～0.8 |
|
QZCS6 |
600 |
60 |
φ100 |
0.4～0.8 |
|
QZCS9 |
900 |
60 |
φ100 |
0.4～0.8 |
山东东达机电有限责任有限公司
